MPC8377E/8379E-RDB 开发评估板




概述



MPC8377E/8379E-RDB提供消费者一个高度集成参考设计板,帮助缩短上市到消费者的时间。该参考设计针对中小型企业和消费者应用,例如支持RAID5的网络附加存储(NAS) ,多功能打印机和office-in-a box。这款经济型开发板是基于MPC837x系列,建立在Power架构技术上的,带有业内领先的外部器件,帮助消费者加快设计和整合他们的目标应用。



目标应用



   ·  网络附加存储 (NAS)

   ·  数字媒体服务 (DMS)

   ·  带存储的住宅网关



MPC8379E 处理器特性



   ·  集成了四个 SATA 控制器或两个SATA,两个PCI-Express接口(对MPC8377E),因而降低了物料单(BOM)成本,也通过降低芯片数量来减少板子空间。

   ·  双千兆以太网控制器,允许与以太网LAN的高速互连。

   ·  高系统性能,源于Power架构的e300内核,工作频率最高可达667MHz

   ·  安全和 XOR 引擎,支持加密算法(例如 AES 和DES/3DES)和 RAID 5 算法。

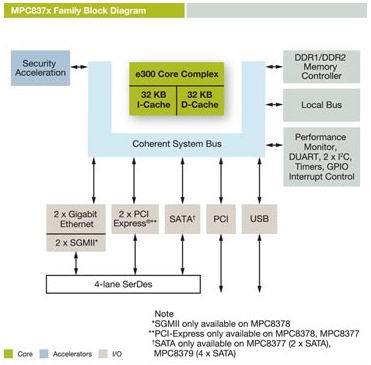

MPC837XE处理器结构框图





MPC8377/8379E-RDB开发板特性



   ·  CPU: Freescale MPC8379E 或MPC8377E

   ·  存储子系统

        • 256 MB unbuffered DDR2 SDRAM

        • 8 MB NOR flash

        • 32 MB NAND flash

        • 256 KB serial EEPROM

        • SD卡连接器

   ·  接口

        ◆    10/100/1000 以太网接口

        • 一个千兆位 RGMII,连接到 Vitesse Gigabit PHY (VSC8201)

        • 一个5端口 Vitesse Ethernet switch (VSC7385)

        ◆    PCI 和PCI Express插槽

        • PCI Express连接器(对MPC8377E)

        • MiniPCI Express for WLAN(对MPC8377E)

        • 一个MiniPCI 连接器

        • 一个标准PCI 连接器

        ◆    SATA

            • 两个(仅对MPC8377E),或四个标准 SATA II 连接器(仅对MPC8379E)

    ◆    USB 2.0

            • 4端口USB hub或一端口USB OTG

    ◆    DUART

    ◆    温度传感器,在I2C总线

    ◆    可编程LED,用于调试

    ◆    Mini-ITX 尺寸: 170 mm x 170 mm

      ◆    6层 PCB印刷电路 (4层信号,2层电源和接地)

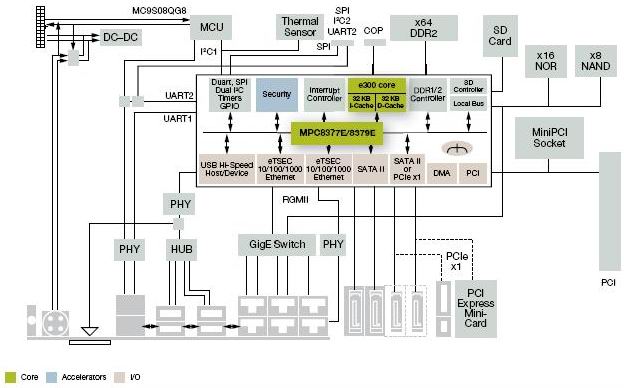

MPC8377E/8379E-RDB开发板结构框图





开发工具



◆   USB TAP 在线仿真器

◆   JediView for PowerPC 集成开发环境软件



MPC8377E/79E-RDB软件包



(1) Document:

MPC8377E/79E-RDB用户手册

(2) Hardware:

MPC8377E/79E-RDB开发板原理图

(3) Software:

        8377E/79E full Version LTIB包光盘 (内含Powerpc-linux-gcc version3.4.3版本)包含:

 1) Board Support Packages

2) Embedded Linux 2.6x or 2.4 source code package

3) Uboot 1.1/2/4

4) GNU, GDB tool chains

5) PCI, USB2.0, 10/100/1000 Ethernet drivers

                6) JediView for PowerPC 评估软件



产品包装

  MPC8377E/79E-RDB评估板一台,MiniITX机箱,ATX电源,钮扣电池,串口线,USB线,网线,光盘等



MPC837x系列比较





MPC8379E

MPC8378E

MPC8377E

Core

e300

e300

e300

CPU Speed

Up to 667 MHz

Up to 667 MHz

Up to 667 MHz

L1 I/D Cache

32KI/ 32KD

32KI/ 32KD

32KI/ 32KD

Memory Controller

32/64 bit DDR/2 up to 400MHz

32/64 bit DDR/2 up to 400MHz

32/64 bit DDR/2 up to 400MHz

Local bus

32 bit w/NAND boot support

32 bit w/NAND boot support

32 bit w/NAND boot support

PCI

1-32 bit up to 66MHz (2.3)

1-32 bit up to 66MHz (2.3)

1-32 bit up to 66MHz (2.3)

PCI Express

2-x1 or 1-x2

2-x1 or 1-x2

SATA

4x1 SATA 2.0 w/PHY

2x1 SATA 2.0 w/PHY

Ethernet

2-10/100/1000 RGMII, RTBI, (R)MII

2-10/100/1000 SGMII, RGMII, RTBI, (R)MII

2-10/100/1000 RGMII, RTBI, (R)MII

USB 2.0

1 Host or Device

1 Host or Device

1 Host or Device

Security

E version only

E version only

E version only

UART

Dual

Dual

Dual

I2C

Dual

Dual

Dual

SPI

Yes

Yes

Yes

Interrupt Controller

Yes

Yes

Yes

Package

Te PBGA

Te PBGA

Te PBGA
