MPC8347E-RDB 开发板




概述



祥佑(MICETEK)新推出MPC8347E单板结构开发板,型号为MPC8347E-RDB。PowerQUICC II Pro系列集成通信处理器是现在流行的PowerQUICC II系列的下一代扩展,该系列包括MPC8343E,MPC8347E和MPC8349E处理器。基于系统级芯片的架构,PowerPC II Pro 系列集成了增强型e300内核和许多高级功能,例如DDR 存储器,双千兆以太网,双PCI和高速USB控制器。该系列的时钟速度达667MHz,可以提供最高性能的PowerQUICC II设备。



应用



PowerQUICC II Pro系列为网络、通信和深入计算应用的开发提供了一个高性价比、高集成控制的处理解决方案,可用于以太网路由器、交换机、无限局域网设备、网络存储、家庭网络应用、工业控制设备、复印机、打印机和其他影像系统。



PowerPC II Pro 处理器的介绍



   ·  增强的嵌入式PowerPC e300内核,32K I-cache,32K D-cache,频率为266~667Mhz
    ·  双精度浮点

    ·  32 KB I/D Cache
    ·  DDR存储器控制器,最高达333MHz数据传输率,带32位或64位接口的ECC校验
   ·  一个PCI接口支持
    ·  支持2个TSEC以太网接口(10/100/1000M)
    ·  嵌入式安全引擎

    ·  支持2个高速USB接口

    ·  局部总线控制器
    ·  支持4个外部DMA控制器
    ·  支持两个I2C接口
    ·  支持两个DUART接口
    ·  支持1个SPI接口,支持主从模式
    ·  GPIO

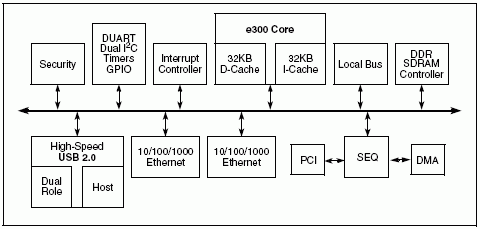

MPC8347E处理器结构框图





开发评估系统硬件资源配置



    ·  CPU: Freescale MPC8347E @ 266/400 MHz

    ·  存储器系统

     ○ 128-MByte DDR1 DIMM SDRAM

          ○ 8-MByte Flash(可扩展成16MBypt)

    ·  接口

      WAN: 2个10/100/1000M以太网口

          ○ USB 2.0高速(480Mbps):

        ◆  1个USB 2.0高速 OTG PHY

          ○ Serial ATA 控制器:

        ◆  Serial ATA 控制器,可接一个硬盘

        ◆  E-SATA接口(红色),可接一个硬盘

     ○ PCI总线:

        ◆ PCI:32bit,33MHz~66MHz,一个Mini-PCI-III型接口上

     ○ AtmelTM AT24C08 串行 EEPROM

          ○ 1个RTC DallasTM DS1339 RTC 和 纽扣电池

     ○ Freescale MC9S08QG8 MCU (20-MHz HCS08 CPU) 风扇控制和软件启动

     ○ 板上连接器

        ◆ 扩展连接器

           16位系统总线扩展连接器,9位外部VoIP模块地址

           使用通用IO的LCD接口

        ◆ 1个12V或5V 4P电源接口

        ◆ RS-232C 接口:一个10-pin RS-232C接口。

        ◆ JTAG / COP 调试接口

    ·  看门狗:MPC83xx芯片自带WATCHDOG

    ·  主板尺寸:Mini-ITX form factor (185 mm x 100 mm),不包括外壳

    ·  6层PCB(4层信号, 2层电源和接地)电路

    ·  功耗: 典型功耗 20W,最大功耗25W (不包括硬盘功耗)

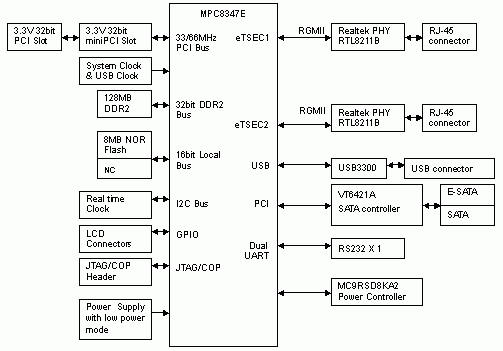

MPC8347E-RDB开发板结构框图





开发工具



    ·  8347E full Version LTIB包光盘 (内含Powerpc-linux-gcc version3.4.3版本)

    ·  USB TAP仿真器

    ·  JediView for PowerPC集成开发环境软件



MPC8347E-RDB软件包



(1) Document:

MPC8347E-RDB用户手册

(2) Hardware:

MPC8347E-RDB开发板PDF原理图

(3) Software:

MPC8347E-RDB-20070221.iso包含:

1) Board Support Packages

2) Embedded Linux2.6x or 2.4 source code package

3) Uboot1.1/2/4

4) GNU, GDB tool chains

5) PCI, USB2.0, 10/100 Ethernet drivers

6) JediView for PowerPC 评估软件



订货信息
