MPC8308-mITX 开发平台




概述



MPC8308-mITX开发平台是消费者打印,无线访问点,工业控制和工厂自动设备的理想的软硬件开发参考。极低成本的MPC8308通信处理器满足多种需要低功耗,告诉外设和小空间封装设计的低端嵌入式网络应用的要求。

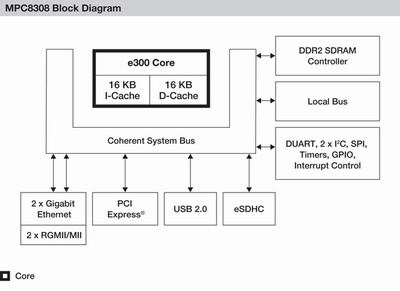

MPC8308 处理器结构框图

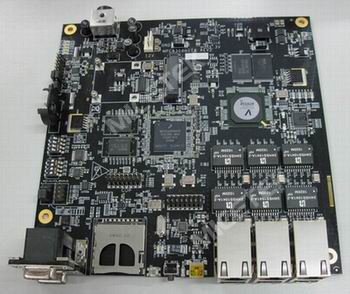

MPC8308-mITX 特点



  ·  MPC8308 PowerQUICC II Pro处理器,主频最高可达400/133 MHz (CPU/CSB)

  ·  存储系统:

         — 128 MByte DDR2 SDRAM

         — 8 MByte NOR flash

         — 32 MByte NAND flash

         — 256 Kbit M24256 serial EEPROM

  ·  以太网:

         — 5-port千兆以太网switch, 支持RGMII/MII

         — 单个千兆以太网 PHY (RGMII)

  ·  USB 2.0 port:

         — 高速主/从/OTG USB接口,通过SMSC USB3300 USB PHY用外部ULPI PHY接口

  ·  PCI Express:

         — 一个mini PCI Express连接器,支持全尺寸和半尺寸mini PCI Express卡

  ·  eSDHC接口:

         — 一个SD卡连接器

  ·  双UART端口:

  ·  I2C

  ·  板上连接器:

         — 4 pins电源连接器

         — 两个RS-232C连接器

         — JTAG / COP,用于调试

         — IEEE® Std. 1588™信号,用于测试和测量

         — 8 pins SPI头,用于扩展

  ·  尺寸: 170 mm x 170 mm



MPC8308-mITX 软件包



(1) Document:

MPC8308-mITX用户手册

(2) Hardware:

MPC8308-mITX开发板原理图 PDF档

(3) Software:

1) Board Support Packages

2) Embedded Linux 2.6.29.6 source code package

3) Uboot 2009.11-rc1

4) GNU, GDB tool chains

5) PCI, USB2.0, GbEthernet, 10/100/1000 ethernet drivers

6) JediView for PowerPC V0.87

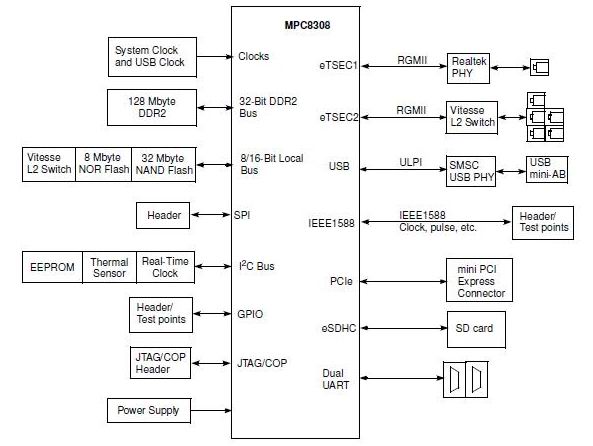

MPC8308-mITX架构框图
