MPC8347E 开发板


(MPC8347E处理器卡+Type-N/S载板)





概述



祥佑(MICETEK)新推出的MPC8347E处理器卡(MPC8347EPC)作为一个带有处理器元件和最小系统要求的开发平台,有DDR存储器,boot flash和调试功能。MPC8347EPC处理器卡和载板组合起来工作,通过连接外部的调试器,开发人员把他们需要的系统合并到PowerQUICC II Pro处理器里。



PowerQUICC II Pro 系列集成通信处理器是现在流行的PowerQUICC II系列的下一代扩展,该系列包括MPC8343E,MPC8347E和MPC8349E处理器。基于系统级芯片的架构,PowerPC II Pro 系列集成了增强型e300内核和许多高级功能,例如DDR 存储器,双千兆以太网,双PCI和高速USB控制器。该系列的时钟速度达667MHz,可以提供最高性能的PowerQUICC II设备。



应用



PowerQUICC II Pro系列为网络、通信和深入计算应用的开发提供了一个高性价比、高集成控制的处理解决方案,可用于以太网路由器、交换机、无限局域网设备、网络存储、家庭网络应用、工业控制设备、复印机、打印机和其他影像系统。



使用处理器卡的优点



1 方便灵活

2 缩短设计周期

3 可重复使用

4 容易调试

5 标准化参考

6 更好的客户服务



PowerPC II Pro 处理器的介绍



   ·  增强的嵌入式PowerPC e300内核,32K I-cache,32K D-cache,频率为266~667Mhz
    ·  双精度浮点

    ·  32 KB I/D Cache
    ·  DDR存储器控制器,最高达333MHz数据传输率,带32位或64位接口的ECC校验
   ·  一个PCI接口支持
    ·  支持2个TSEC以太网接口(10/100/1000M)
    ·  嵌入式安全引擎

    ·  支持2个高速USB接口

    ·  局部总线控制器
    ·  支持4个外部DMA控制器
    ·  支持两个I2C接口
    ·  支持两个DUART接口
    ·  支持1个SPI接口,支持主从模式
    ·  GPIO



MPC8347E处理器结构框图

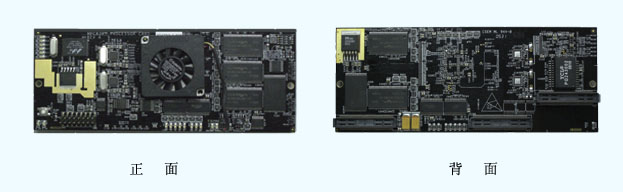

MPC8347E处理器卡实物图片





MPC8347EPC处理器卡硬件资源配置



·  CPU: Freescale MPC8347E @ 266/400MHz (PBGA),333/533MHz

      (TBGA)

      ·  Memory: DDR266 SDRAM

      ·  Flash: 16 MBytes flash memory(两片16-bit port size)

      ·  千兆以太网接口:两个

      ·  USB 2.0 接口:两个,其中一个端口支持OTG。

      ·  PCI 接口:一个

      ·  RS-232 串口:一个

      ·  COP接口

      ·  32-bit 局部总线接口,带4个片选信号和24位地址

      ·  3.3V 和5V 电源,载板提供

      ·  6层PCB布线

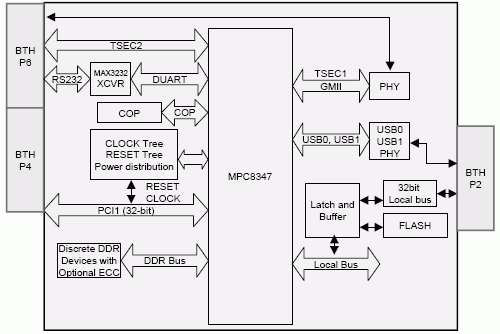

MPC8347E处理器卡结构框图





解决方案



·   通信网络应用( PQ II Pro, PQ III处理器卡+Type-N载板)

·   贮存设备应用( PQ II Pro, PQ III处理器卡+Type-S载板)



开发工具



   ·  8347E full Version LTIB包光盘 (内含Powerpc-linux-gcc version3.4.3版本)

   ·  USB TAP仿真器

   ·  JediView For PowerPC软件



MPC8347EPC软件包



(1) Document:

MPC8347EPC用户手册

            Type-N载板用户手册

Type-S载板用户手册

(2) Hardware:

MPC8347EPC处理器卡原理图

   Type-N载板原理图

Type-S载板原理图

(3) Software:

MPC8347EPC 软件包含:

1) Board Support Packages

2) Embedded Linux2.6x or 2.4 source code package

3) Uboot1.1/2/4

4) GNU, GDB tool chains

5) PCI, USB2.0, GbEthernet, 10/100 Ethernet drivers

6) JediView for PowerPC V0.75评估软件

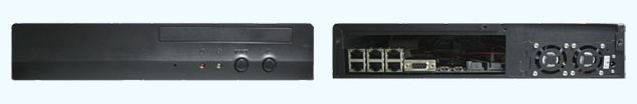

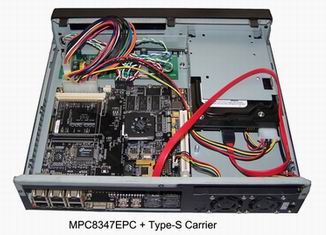

MPC8347E开发板箱体视图

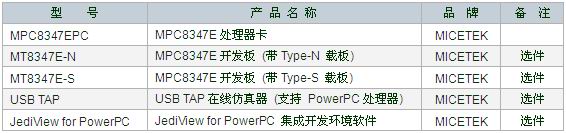

订货信息
