DSP MSC8156 AMC卡


MSC8156 DSP 內部六核寬頻無線處理器,高達6GHz 性能 支援3G-LTE、TDD-LTE、HSPA+和 WiMAX標準

MICETEK推出幫助OEM 加快 3G-LTE 基台軟體發展的支援軟體、高密度的參考板設計,以及説明客戶和協力廠商加快下一代無線基礎架構設備開發的 DSP 支援平臺。MSC8156AMC (先進的 Mezzanine 卡)集成3個6核 MSC8156 DSP,專為 3G-LTE、TDD-LTE、HSPA+、WiMAX 基台而設計。此外,AMC 參考設計為 OEM 提供理想的平臺,以便充分利用未來無線標準的優勢。

MSC8156AMC卡現已開始訂貨,交貨期約為三個月。

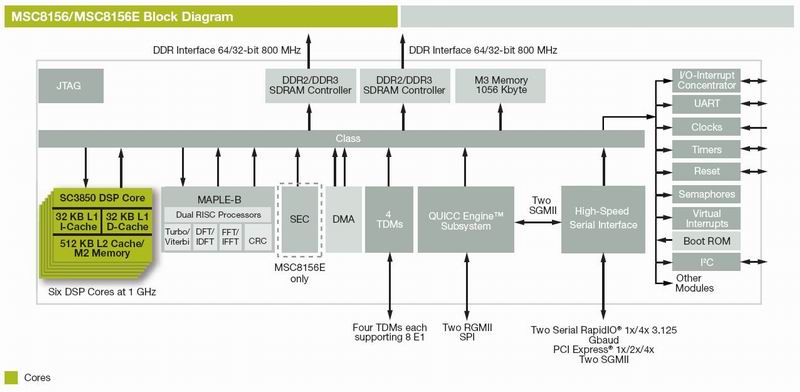

MSC8156處理器結構框架圖



MSC8516AMC主要特徵



  • 單寬全高AMC標準卡(180mm*75mm)
  • 處理器:主控板上有三片DSP MSC8156處理器,每片處理器主頻最高可達6G
  • Memory:2 x 512MB of 64-bit DDR3-800 per MSC8156
  • 一個8-port x4 sRIO 交換器,支持每行最高3.125Gbaud
  • 兩個 x4 sRIO連接到後面板
  • 一個個6-port SGMII Ethernet switch,用於數據交換通訊
  • 兩個1000 Base-X 連接到後面板
  • 一個乙太網QUAD PHY介面,用於RGMII到SGMII之間轉換
  • 兩個CPLD,用於電源,時鐘,復位,中斷和各種邏輯控制
  • 連接器:一個RS232連接器,一個RJ45連接器和重定按鈕,位元於面板前端
  • Switching和LDO電源管理,可提供不同電壓,如1V, 1.2V, 1.5V, 2.5V ,3.3V
  • 三個QSH連接器,用於六個x4 SRIO介面,其中每片DSP有兩個x4 SRIO介面
  • 兩個BSH連接器,用於RGMII,DSP GPIO,中斷,復位,時鐘和電源供電
  • 支援IPMB 介面
  • 可選模組管理控制器
  • 符合RoHS標準



MSC8156AMC結構框架圖









訂購名稱
