Type-S 載板


Type-S 載板

---------PQ II Pro,III處理器卡的載板,用於儲存應用








概述

Type-S載板為PowerQUICC II Pro和III系列處理器提供了一個通用I/O平臺。它提供了標準連接器,例如一個PCI和一個mini-PCI插槽,SATA口,mini-USB口,十億位元乙太網連接器,用於測試和開發MPC83xx和MPC85XX設備不同介面的功能。Type-S載板和可方便裝卸的PowerPC處理器卡的組合,可用于貯存應用。Micetek公司提供給使用者PCB設計檔,加速客戶開發。



特點

·   提供處理器卡的電源

·   擴充UART, 乙太網到連接器

·   基板上一個十億位元乙太網PHY晶片加一個L2開關

·   板上SATAX4控制器裝置

·   雙PCI介面帶mini-PCI和PCI插槽

·   6層PCB板



 Type-S載板特徵

   ·   支援MPC85xx和MPC83xx系列處理器卡

   ·   PCI介面:

            — 一個PCI插槽

            — 一個mini PCI插槽(3.3V)

   ·   SATA介面:四個SATA介面

   ·   乙太網介面:

            — 一個十億位元乙太網介面

            — 一個四埠10/100乙太網switch

   ·   USB 2.0介面:兩個miniUSB介面(僅對MPC8347E)

   ·   RS-232 :一個

   ·   RTC

   ·   EEPROM

   ·   6層PCB

   ·   尺寸:170mm x 170mm

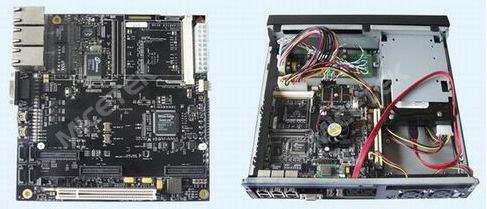

 Type-S載板外箱圖

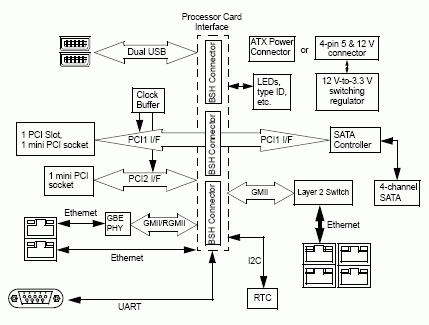

Type-S載板結構框圖



支援處理器卡(下面按一下可進入)

      MPC8541EPC

      MPC8560PC

      MPC8347PC



開發工具

      USB TAP在线仿真器(支持PowerPC)

      JediView IDE for PowerPC集成开发环境软件

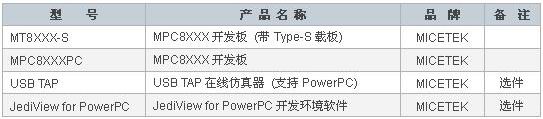

訂貨資訊
