MPC8377E/8379E-RDB 開發評估板




點擊下載:

祥寶MICETEK 2009 PowerPC產品介紹 PDF



概述

MPC8377E/8379E-RDB提供消費者一個整合度集成參考設計板,幫助縮短上市到消費者的時間。該參考設計針對中小型企業和消費者應用,例如支援RAID5的網路附加存儲(NAS) ,多功能印表機和office-in-a box。這款經濟型開發板是基於MPC837x系列,建立在Power架構技術上的,帶有業內領先的外部器件,幫助消費者加快設計和整合他們的目標應用。



目標應用

   ·  網路附加存儲 (NAS)

   ·  數字媒體服務 (DMS)

   ·  帶存儲的住宅閘道



MPC8379E 處理器特性

   ·  集成了四個 SATA 控制器或兩個SATA,兩個PCI-Express介面(對MPC8377E),因而降低了物料單(BOM)成本,也通過降低晶片數量來減少板子空間。

   ·  雙千兆乙太網控制器,允許與乙太網LAN的高速互連。

   ·  高系統性能,源於Power架構的e300內核,工作頻率最高可達667MHz

   ·  安全和 XOR 引擎,支援加密演算法(例如 AES 和DES/3DES)和 RAID 5 演算法。



MPC837XE處理器結構圖框





MPC8377/8379E-RDB開開發板特性

   ·  CPU: Freescale MPC8379E 或MPC8377E

   ·  存儲子系統

        • 256 MB unbuffered DDR2 SDRAM

        • 8 MB NOR flash

        • 32 MB NAND flash

        • 256 KB serial EEPROM

        • SD卡連接器

   ·  介面

        ◆    10/100/1000 乙太網介面

        • 一個十億位元 RGMII,連接到 Vitesse Gigabit PHY (VSC8201)

        • 一個5埠 Vitesse Ethernet switch (VSC7385)

        ◆    PCI 和PCI Express插槽

        • PCI Express連接器(對MPC8377E)

        • MiniPCI Express for WLAN(對MPC8377E)

        • 一個MiniPCI 連接器

        • 一個標準PCI 連接器

        ◆    SATA

            • 兩個(僅對MPC8377E),或四個標準 SATA II 連接器(僅對MPC8379E)

    ◆    USB 2.0

            • 4埠USB hub或一埠USB OTG

    ◆    DUART

    ◆    溫度感測器,在I2C匯流排

    ◆    可程式設計LED,用於調試

    ◆    Mini-ITX 尺寸: 170 mm x 170 mm

      ◆    6層 PCB印刷電路 (4層信號,2層電源和接地)



MPC8377E/8379E-RDB開發板結構圖框





開發工具

◆   USB TAP即時模擬器(支持PowerPC)

◆  JediView for PowerPC整合開發環境軟體





MPC8377E/79E-RDB 軟體

(1) Document:

MPC8377E/79E-RDB用戶手冊

(2) Hardware:

MPC8377E/79E-RDB開發板原理圖

(3) Software:

        8377E/79E full Version LTIB包光碟 (內含Powerpc-linux-gcc version3.4.3版本)包含:

 1) Board Support Packages

2) Embedded Linux 2.6x or 2.4 source code package

3) Uboot 1.1/2/4

4) GNU, GDB tool chains

5) PCI, USB2.0, 10/100/1000 Ethernet drivers

                6) JediView for PowerPC 評估軟體



產品包裝

  MPC8377E/79E-RDB評估板一台,MiniITX主機殼,ATX電源,鈕扣電池,串口線,USB線,網線,光碟等

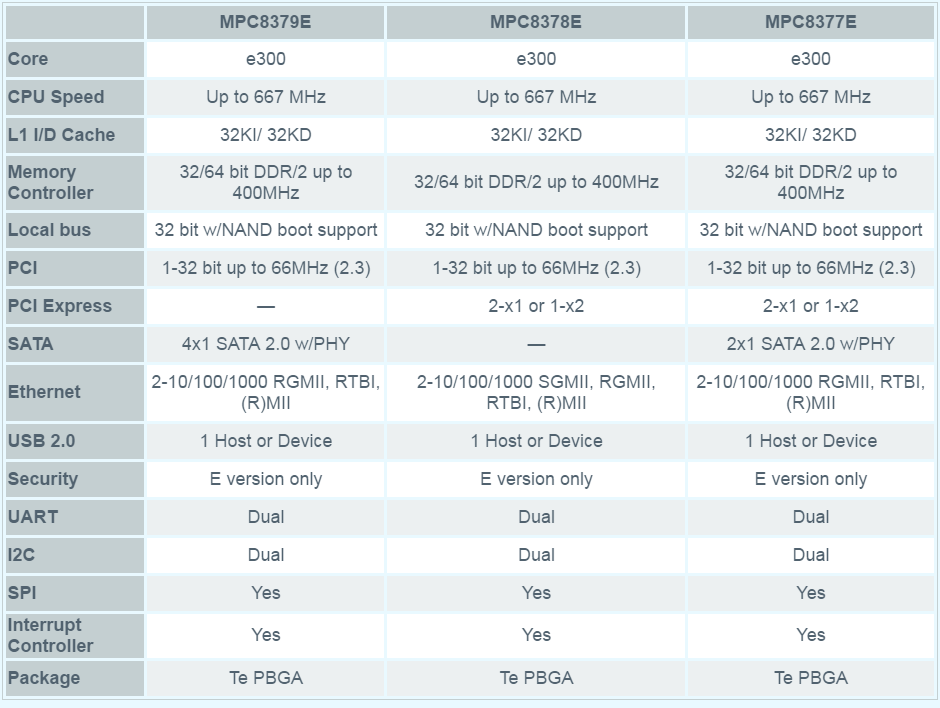

MPC837x系列比較
