MPC8241PC處理器卡


概述

MPC8241處理器卡可作為一個通用的MPC860板,它可以為基於MPC8241的網絡應用開發者提供通信的開發環境。系統在一塊尺寸很小的印刷電路板上整合了MPC8241和其它一些基本的外圍電路(D-Uart 埠和 10/100M乙太網埠),包括系統記憶體和啟動Flash。



MPC8241處理器卡為MPC8241的開發者構件他們自己的MPC8241系統提供最大程度的靈活性並可節省寶貴的開發時間。它有2個板到板連接器,向MPC8241 PCI/記憶體介面引入PCI匯流排信號。開發者們可以將自己的板子連接到MPC8241處理器卡上,這樣可以免去很多對MPC8241系統本身的調試。





CPU:MPC8241特性

·  2個板間連接器提供PCI匯流排信號
 ·  32 MB SDRAM (支持16 MB - 256 MB SODIMM SDRAM)

·  2 MB Flash 記憶體 (支持 1 M – 8MB Flash)

·  內置 Dual RS-232 串口

·  內置 COP 埠

·  內置 BDM 埠

·  內置 10/100M BaseT 乙太網埠

·  通過 CPLD接Compact Flash介面





簡單輕便

·  提供Linux BSP





圖片

前面







後面

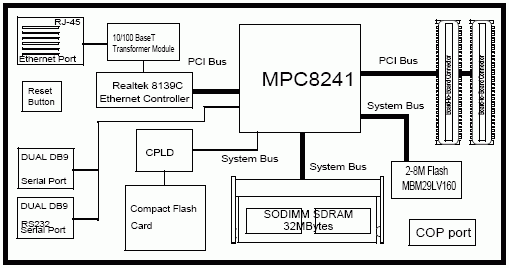

結構框圖



MPC8241處理器卡硬體清單:

(1)MPC8241處理器卡一塊

(2)串口線與網線各一根

(3)256M CF卡一塊

(4)220V轉5V電源一個

(5)光碟一個



MPC8241處理器卡光碟內含:

(1)Bootloader程式原始程式碼一份

(2)Linux for MPC8241程式原始程式碼一份

(3)MPC8241使用者手冊與晶片Datasheet

(4)source code編譯器一份



相關工具

◆ USB TAP 即時模擬器

◆ JediView for PowerPC 開發環境軟體
